Camere de presare și pistoane la turnarea sub presiune cu cameră rece: funcționare și uzură
La turnarea sub presiune înaltă cu cameră rece, metalul topit este introdus într-o cameră de presare, după care un piston îl împinge prin sistemul de alimentare și canalul de atac în matrița închisă. Deși camera de presare și capul pistonului sunt componente relativ mici în comparație cu unitatea de închidere, starea lor termică, mecanică și tribologică poate influența comportamentul la umplere, stabilitatea ciclului și costurile de întreținere.

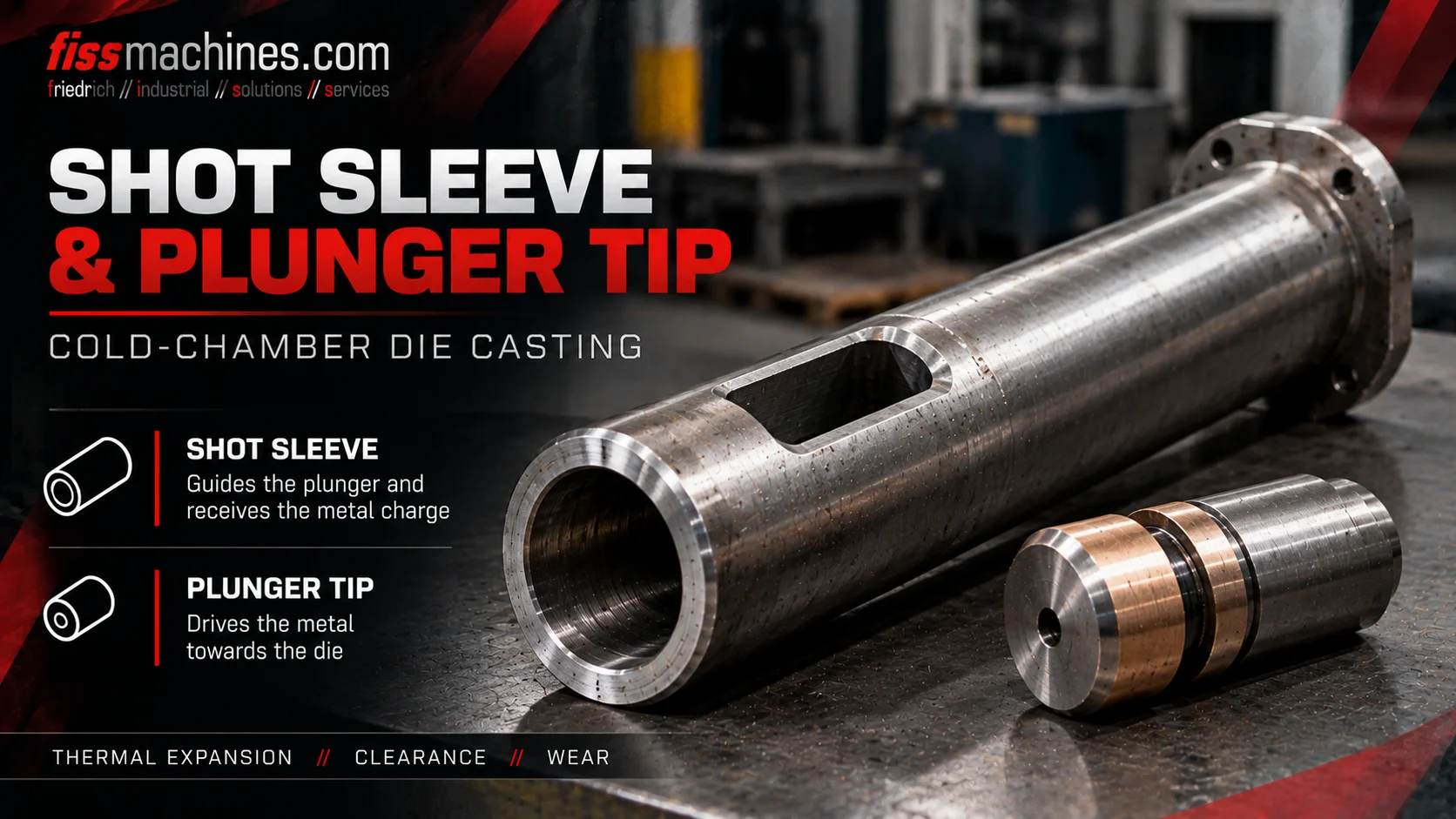

Ce rol au camera de presare și pistonul?
Camera de presare preia o cantitate dozată de metal topit, iar pistonul și capul pistonului îl împing spre matriță. Procesul cuprinde de regulă o mișcare inițială controlată, o cursă rapidă de umplere și o fază de multiplicare a presiunii. Uzura, jocul excesiv sau o lubrifiere necorespunzătoare pot perturba această succesiune.
Camera de presare, capul pistonului și acționarea: ce formează un ansamblu?
Un sistem tipic de injecție orizontal cu cameră rece cuprinde o cameră de presare montată pe partea matriței sau a platoului fix, o deschidere de umplere sau de turnare, un cap de piston, o tijă de piston și o acționare a injecției. Camera face legătura între zona de introducere a metalului și sistemul de alimentare al matriței.
Capul pistonului se deplasează în interiorul camerei cu un joc controlat în mod deliberat. Construcția și materialele sale trebuie să reziste contactului cu metalul fierbinte și accelerărilor repetate. În funcție de producător, capul poate utiliza un concept cu inele de etanșare sau de uzură, precum și o lubrifiere sau răcire dedicată.
O cameră de presare nu trebuie evaluată niciodată doar după diametru. Lungimea, geometria interioară, montajul, poziția orificiului de umplere, construcția capului pistonului, comportamentul termic și profilul de injecție al mașinii trebuie să formeze un sistem compatibil.
Ghidează topitura
Preia metalul topit și formează cilindrul de ghidare pentru pistonul care avansează.
Împinge metalul
Transmite mișcarea de injecție metalului, lucrând cu un joc controlat.
Controlează cursa
Asigură viteza și presiunea conform setărilor mașinii și ale procesului.
Cele trei etape importante ale unui ciclu de injecție cu cameră rece
În prima fază de mișcare, pistonul avansează în mod controlat. Scopul este de a împinge metalul fără a genera valuri de răsturnare inutile care înglobează aer. Profilul ales pentru faza lentă trebuie să corespundă gradului de umplere și geometriei camerei.
În faza următoare, sistemul de injecție accelerează pentru a umple cavitatea matriței în timpul necesar. Trecerea de la faza lentă la faza rapidă trebuie coordonată cu proiectarea sistemului de alimentare și a canalului de atac, cu geometria piesei turnate și cu condițiile termice.
După umplere, sistemul de presiune aplică o fază de multiplicare sau de menținere a presiunii, conform specificațiilor procesului de turnare. Acest comportament al presiunii influențează alimentarea în primele stadii ale solidificării, dar nu poate elimina orice incluziune de gaz și nici nu poate corecta un traseu de curgere proiectat greșit.
| Etapa procesului | Obiectiv principal | Risc tipic |
|---|---|---|
| Cursă inițială controlată | Avansarea topiturii cu limitarea înglobării de aer | Valuri care se sparg sau antrenare prematură a aerului |
| Cursă rapidă de umplere | Umplerea cavității cu debitul necesar | Suduri reci, eroziune sau înglobare de aer din cauza unor setări nepotrivite |
| Multiplicarea presiunii | Aplicarea presiunii necesare după umplere | Transmitere insuficientă a presiunii sau vârfuri de presiune |
Semne frecvente de uzură a camerei de presare și a pistonului
Fiecare ciclu combină gradienți termici ridicați, contact cu metalul, frecare și solicitări mecanice repetate. Camera de presare poate prezenta rizuri, eroziune locală, depuneri prin aderență sau modificări dimensionale. Capetele de piston și elementele de etanșare se pot uza sau deteriora.
Un joc excesiv poate permite trecerea metalului pe lângă capul pistonului; în funcție de sistem, acest lucru poate contribui la depuneri, blocări, instabilitate sau scurgeri de metal. Invers, un joc de funcționare insuficient, cauzat de piese greșite sau de dilatarea termică, poate duce la gripare.
O modificare a curbei presiunii de injecție, o frecare neobișnuită pe cursă sau scurgerile repetate sunt motive de investigare. Aceste simptome nu reprezintă un diagnostic de sine stătător: trebuie luate în considerare și starea sistemului hidraulic, lubrifierea, temperatura și parametrii de injecție.
Rizuri și depuneri
Inspectați alezajul pentru deteriorări locale și acumulări excesive de material.
Uzură și scurgeri
Evaluați jocul de montaj și elementele de etanșare conform specificațiilor producătorului.
Rezistență crescută
Corelați curbele de forță sau de presiune cu inspecția mecanică și cu datele de proces.
De ce sunt importante lubrifierea și gestionarea temperaturii
Interfața de alunecare dintre capul pistonului și camera de presare necesită un concept de funcționare adecvat. Tipul, cantitatea și locul de aplicare a lubrifiantului trebuie să respecte recomandările producătorului mașinii sau al componentei, precum și aliajul prelucrat.
O lubrifiere prea redusă poate accelera uzura; un lubrifiant în exces sau aplicat într-o poziție nepotrivită poate introduce reziduuri nedorite și gaze de proces. Scopul nu este lubrifierea maximă, ci o aplicare controlată și repetabilă.
Atunci când se modifică camera, capul pistonului sau condițiile de răcire, se poate modifica și ajustajul necesar la temperatura de funcționare. Înlocuiți componentele uzate ca o combinație aprobată, în loc să montați o piesă nominal similară fără verificare dimensională.
Listă practică de verificare pentru o mașină second-hand cu cameră rece
O inspecție vizuală a unității de injecție este un punct de plecare util, dar un profil de injecție funcțional oferă dovezi suplimentare. Acolo unde funcționarea este posibilă, analizați comportamentul mașinii în faza lentă și în faza rapidă, înregistrările de presiune și eventualul istoric de blocări sau de înlocuiri frecvente ale capului pistonului.
În timpul recondiționării sau al relocării unei mașini, măsurați alezajul camerei și zonele de uzură, inspectați capul pistonului, elementele de etanșare, alinierea tijei, sistemul de lubrifiere și racordurile de răcire. Confirmați că sunt disponibile piese de schimb cu specificațiile corecte.
- Înregistrați diametrul, lungimea și tipul de montaj al camerei de presare
- Inspectați alezajul interior pentru rizuri, eroziune și depuneri
- Verificați starea capului pistonului și jocul definit de producător
- Inspectați alinierea tijei, cuplajul și suportul de ghidare
- Verificați echipamentul de lubrifiere și racordurile de răcire
- Analizați curbele de viteză și de presiune ale injecției, dacă sunt disponibile
- Confirmați disponibilitatea pieselor de schimb, a manualelor și a documentației de service
Camera de presare este doar o parte a alegerii generale a mașinii
Unitatea de injecție trebuie să corespundă volumului de injecție necesar, aliajului și sistemului de alimentare. La fel de importante sunt forța de închidere, dimensiunile utilizabile ale matriței, starea sistemului hidraulic, automatizarea și asistența privind piesele de schimb.
FISS oferă mașini second-hand de turnare sub presiune cu cameră rece și celule complete de turnare. La o mașină second-hand, echipamentul aferent de cameră de presare și piston trebuie documentat și evaluat în raport cu viitoarea sarcină de producție, nu considerat adecvat doar pentru că mașina a fost anterior în exploatare.
Întrebări frecvente despre camerele de presare și pistoane
Se folosește o cameră de presare la turnarea sub presiune cu cameră caldă?
Ansamblul convențional orizontal de cameră de presare și piston descris aici este specific mașinilor cu cameră rece. Mașinile cu cameră caldă utilizează un sistem de injecție diferit, imersat în topitură.
De ce este importantă faza lentă?
Un profil adecvat al vitezei inițiale ajută la deplasarea metalului spre canalul de atac, limitând răsturnarea valului și înglobarea nedorită de aer în camera de presare.
Ce cauzează uzura capului pistonului?
Solicitarea termică, frecarea, particulele abrazive, lubrifierea deficitară, ajustajul incorect și problemele de aliniere pot contribui cu toatele.
Un cap de piston uzat provoacă întotdeauna porozitate?
Nu. Uzura poate afecta stabilitatea injecției, însă porozitatea poate avea mai multe cauze posibile. Condițiile de umplere, aerisirea, calitatea topiturii și datele de proces trebuie evaluate împreună.
Se poate monta orice cap de piston de schimb?
Nu. Materialul, diametrul, jocul, conceptul de etanșare și condițiile termice trebuie să corespundă camerei de presare și specificațiilor producătorului.
Căutați o mașină second-hand de turnare sub presiune cu cameră rece?
FISS vă sprijină la achiziția și vânzarea de mașini individuale și de celule complete de turnare. Verificați unitatea de injecție, capacitatea de injecție și starea generală a mașinii pentru aplicația dumneavoastră.
Vezi mașinile cu cameră receBaza tehnică și surse
Fundamente tehnice: Handbuch Urformen, secțiunea 1.6.4.1.1 privind fazele de injecție la camera rece. Celelalte observații reprezintă recomandări tehnice generale de inspecție, nu toleranțe specifice producătorului. Rezumat original; nu sunt reproduse figuri din sursă.
