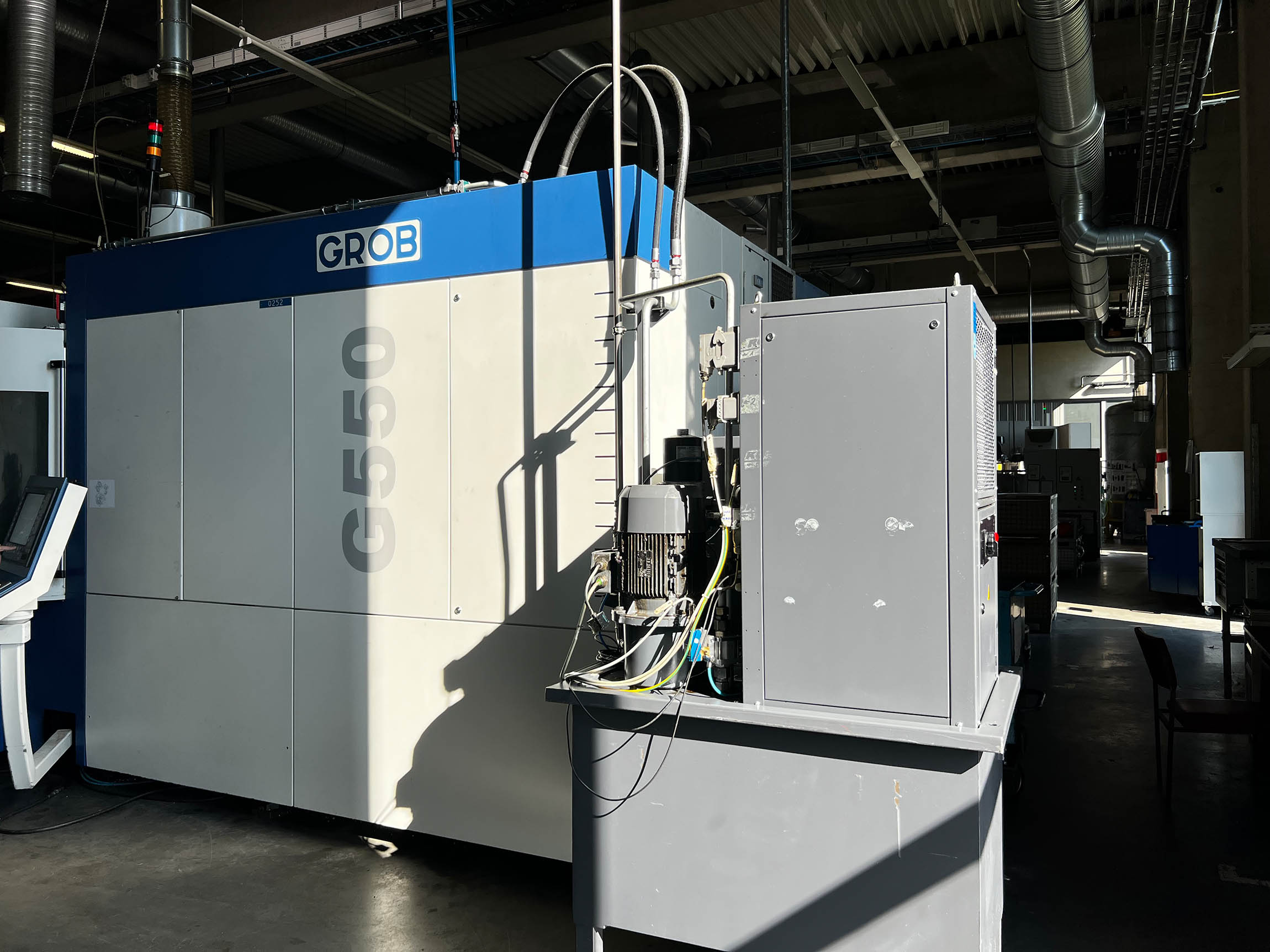

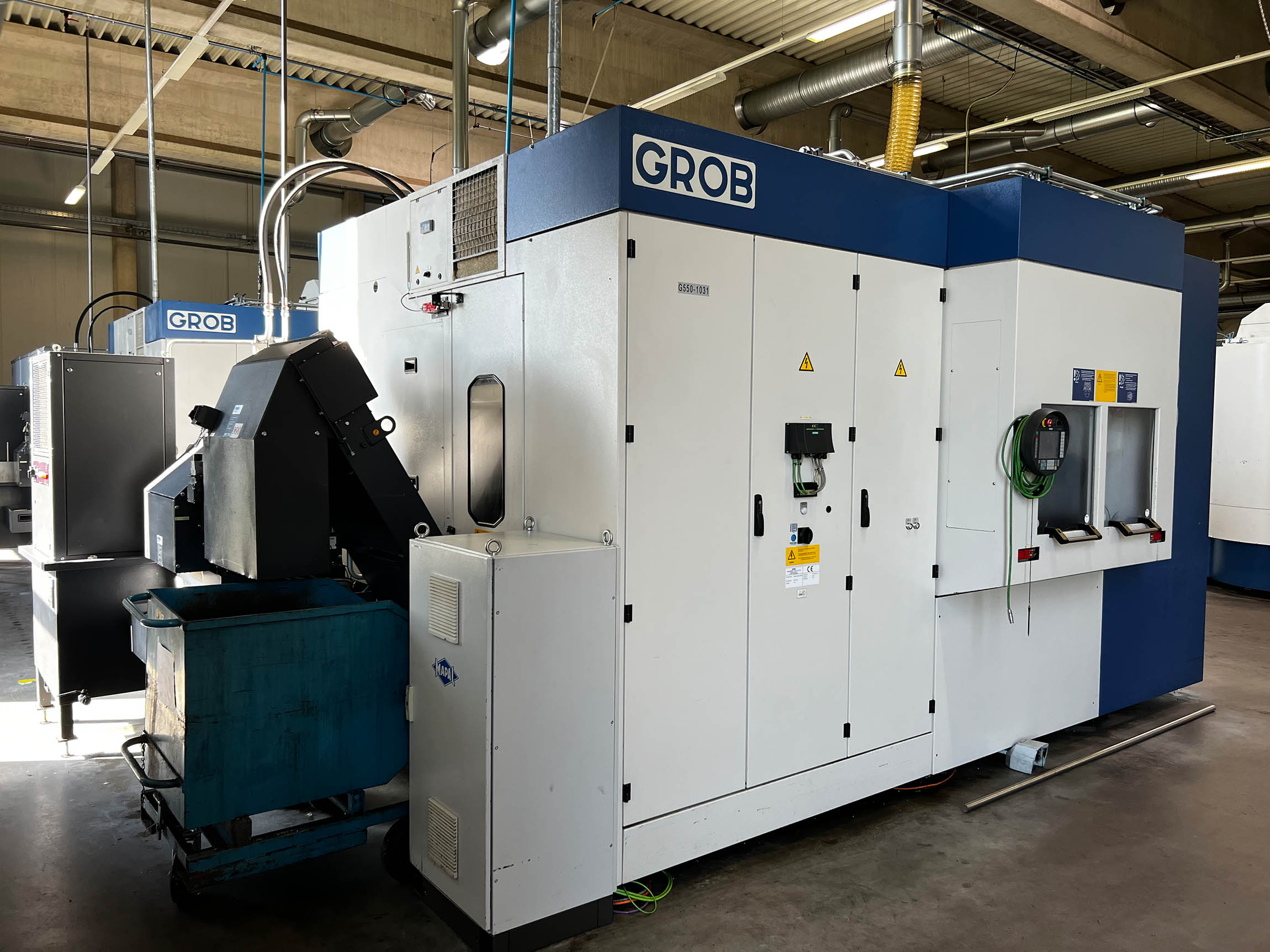

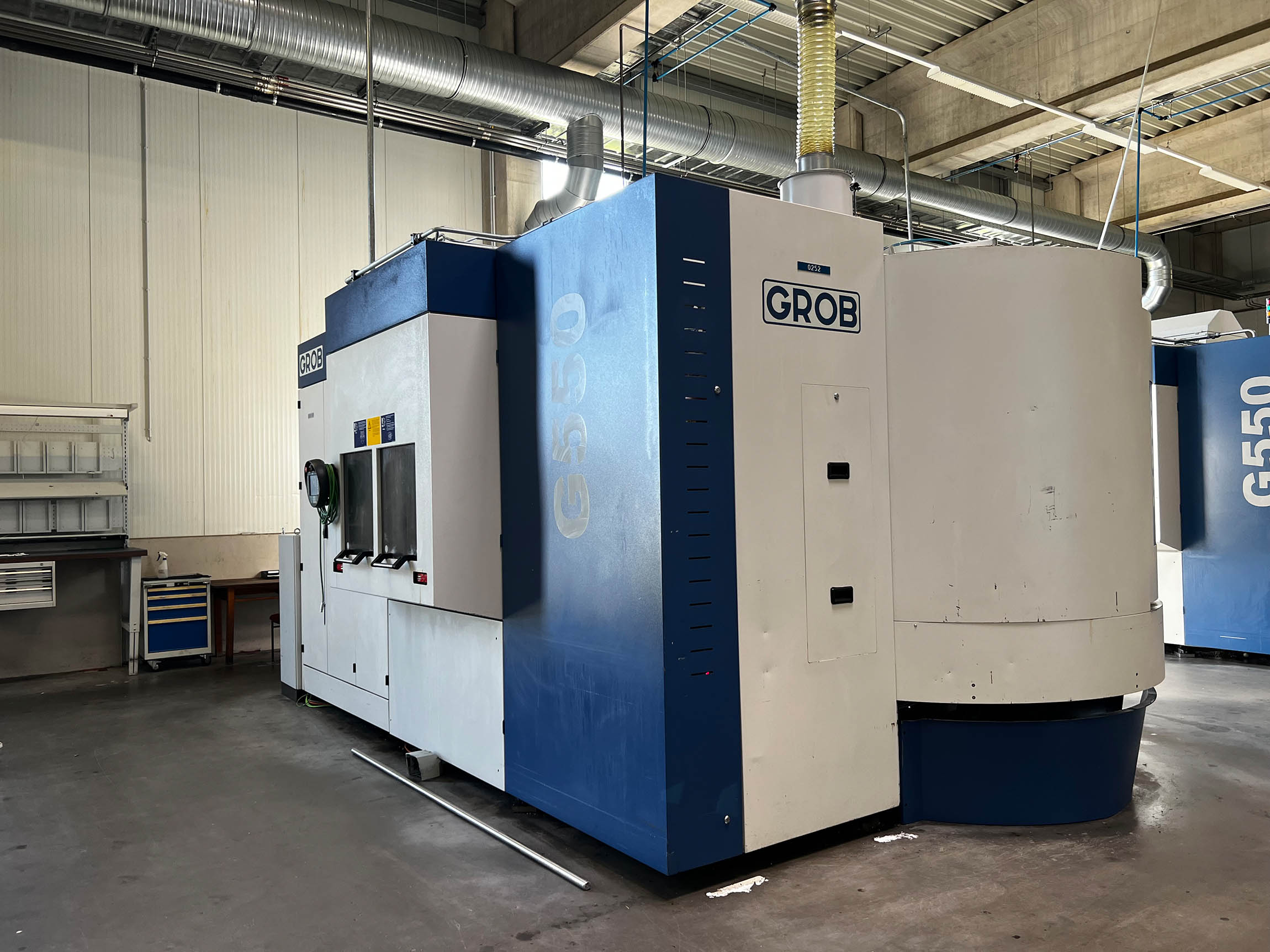

Grob G550 AB 14 K – centru de prelucrare universal cu 5 axe BA2357, second-hand
detalii
| Centru de prelucrare | Universal |
| Producător | Grob |
| Model | G550 AB 14 K |
| Anul de fabricație | 2010 |
| ore de funcționare | h |
| ore de funcționare | h |
| Descriere | Masă basculantă/rotativă (axa NB) Sistem integrat de răcire cu control al temperaturii lichidului de răcire și transportor de așchii Unitate hidraulică integrată Unitate de răcire pentru arbore, masă rotativă (axa B) și dulap de comandă |
| Date tehnice | |

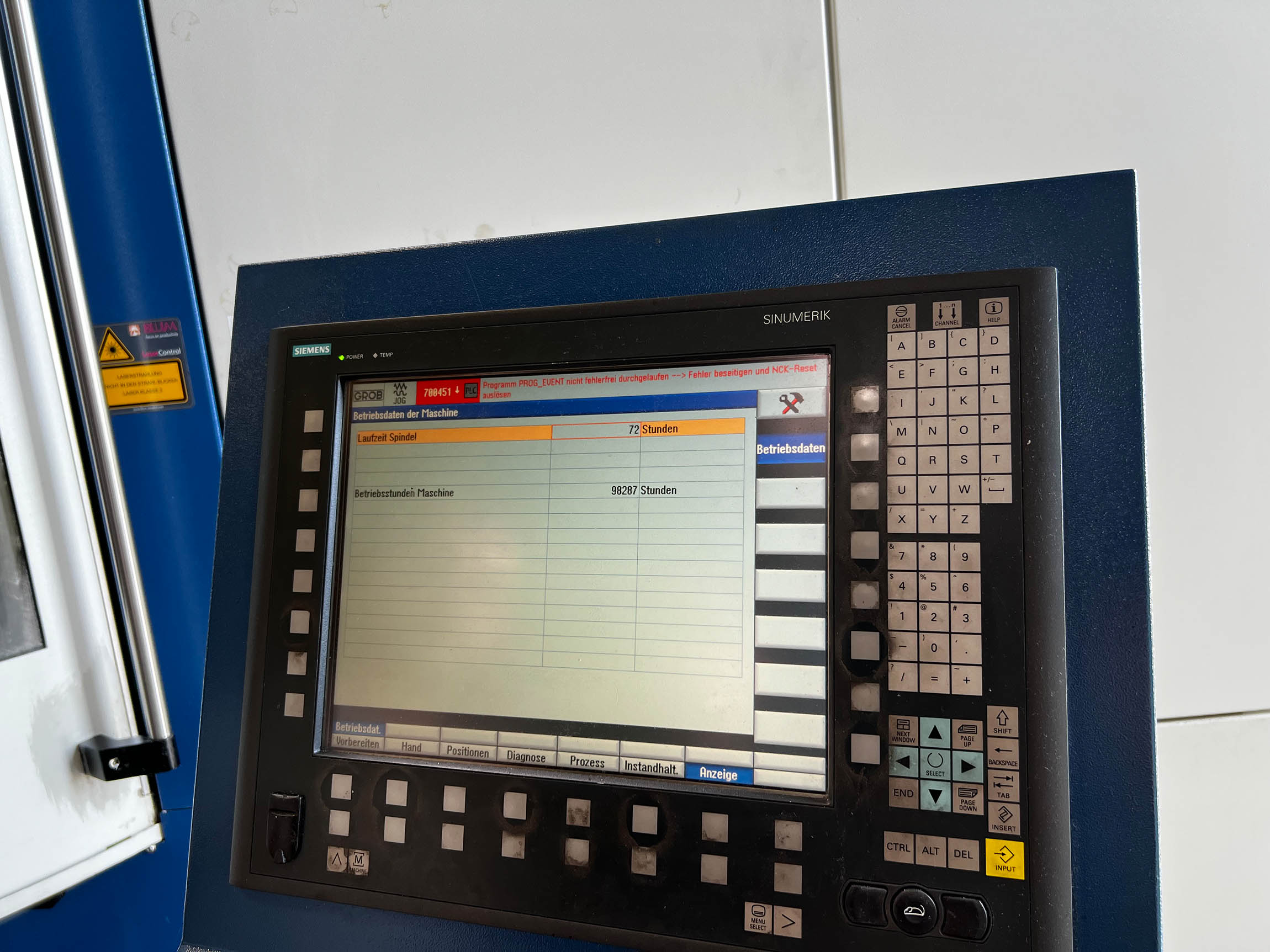

| Sistem de comandă | SIEMENS SINUMERIK 840D și MDynamics |
| Distanța dintre arbori | mm |
| Cursă pe axa X | 800 mm |
| Cursă pe axa Y | 1020 mm |
| Cursă Z | 970 mm |
| Max. Viteza de deplasare rapidă pe axele X/Y/Z | 65/50/80 m/min |
| Magazie de scule | Magazie cu disc dublu HSK-Al00 cu 60 (2x30) de poziții pentru scule și un braț de schimbare a sculelor |
| Magazie suplimentară de scule | Magazie auxiliară de scule TM167 cu 167 de scule |
| Max. lungimea sculei | 465 |
Opțiuni
Sisteme de schimbare a paletelor / Palete / Opțiuni de prindere
Sistem de schimbare a paletelor
Sistem automat de schimbare a 2 palete cu poziție de repaus:
- 2 paleți, 630 x 630 mm, cu o rețea de găuri de fixare
- un sistem de prindere la punctul zero pe masa rotativă (axa B)
- Distribuitor rotativ pe masa rotativă (axa B)
- patru mecanisme de cuplare cu duze de curățare în secțiunea superioară a mesei rotative - șase mecanisme de cuplare cu duze de curățare în stația de prelucrare
- un sistem hidraulic suplimentar
Colector rotativ în masa rotativă pe axa B:
- Sistem hidraulic de prindere cu patru racorduri de fluid Pachet pneumatic cu patru racorduri de fluid
Colector rotativ în masa rotativă pe axa A:
- Sistem hidraulic de prindere cu șase racorduri pentru fluide
- Pachet pneumatic cu șase racorduri de fluid
Prinderea paletului și a piesei de prelucrat pe masa rotativă (axa B) Configurație:
- un sistem de prindere la punctul zero
- fără palet(e)
Ușă compartiment de configurare:
- Deschidere/închidere automată pentru sisteme automate de încărcare și descărcare
- Deschidere/închidere automată pentru încărcarea și descărcarea manuală
Variante ale arborelui principal:
- Arbore motorizat HSK-A63, 35/47 Nm¹; 18.000 m·¹
Interfață scule SK 40:
- Arbore motorizat SK 40, 160/223 Nm¹; 16.000 rpm
Notă: Datorită diametrului mai mare al axului, cu un magazin cu disc de preluare sunt posibile maximum 50 de locuri în magazin!
Interfață scule HSK-A100:
- Arbore motorizat HSK-A100, 262/340 Nm¹; 10.000 rpm
- Arbore motorizat HSK-A100, 470/575 Nm¹; 9.000 rpm
Diagnosticare arbore GROB-5 GSD:
- Heidenhain iTNC 530: Gama completă de funcții smarT.NC pentru iTNC 530, import DXF
- Optimizarea cinematicii mașinii cu KinematicOpt
- Monitorizarea coliziunilor cu DCM Collision
SIEMENS SINUMERIK 8400 si
Optimizarea cinematicii mașinii cu Cycle 996
Accesorii pentru măsurarea cinematicii mașinii
Set de cinematică pe 5 axe (Premium)
Accesorii
- Dispozitiv de curățare a sculelor
- Codificare scule
- Sistem electromecanic de măsurare a lungimii sculei (GROB)
- Sistem de măsurare cu laser pentru monitorizarea sculelor (BLUM)
- Pregătiri pentru utilizarea unui senzor (M&H, Renishaw, Heidenhain)
Specificații
- Sondă cu infraroșu cu receptor:
- Sondă cu infraroșu și receptor, M&H
- Sondă cu infraroșu și receptor, Renishaw
- Sondă cu infraroșu și receptor, Heidenhain
- Alimentare cu aer comprimat prin centrul axului
- Alimentare externă cu aer comprimat
- Presiune reglabilă continuu și programabilă (4–38 bar) pentru scule cu alimentare internă cu lichid de răcire (IKZ)
- Presiune de răcire comutabilă pentru duzele externe de răcire
- Pistol de spălare
- Pistol de suflare
- Unitate de comandă portabilă (SIEMENS HT8)
- Volant electronic HR 420 (HEIDENHAIN) Unitate de comandă cu panou HMO (FANUC)
- Flanșă pentru extracția centrală din zona de lucru Lumină indicatoare a stării mașinii
- Sistem extins de răcire, 80 bar
- Transportor cu bandă articulat
Ușă pentru zona de lucru:
- Deschidere/închidere automată pentru sisteme automate de încărcare și descărcare
- Deschidere/închidere automată pentru încărcare și descărcare manuală
Pachet dinamic: HSK-A63 și SK 40:
- Axa X: 90 m/min până la 8 m/sec²
- Axa Z: 80 m/min până la 13 m/sec²
| Termen de livrare | imediat |
| Preț | la cerere |
Ankauf
Consiliere video
Manufacturer info
GROB – Centre de prelucrare de înaltă precizie pentru cele mai exigente cerințe
GROB-WERKE GmbH & Co. KG este unul dintre cei mai importanți producători mondiali de centre de prelucrare CNC, sisteme de producție și soluții de automatizare. În special centrele sale inovatoare de prelucrare cu 5 axe se bucură de o reputație excelentă în industria auto, aerospațială, tehnologia medicală, fabricarea de scule și matrițe, precum și în ingineria mecanică generală.
Mașinile impresionează prin precizia lor excepțională, dinamica ridicată și cinematica unică a mașinii, caracterizată printr-un arbore montat orizontal. Acest lucru asigură o evacuare optimă a așchiilor, sporind în același timp fiabilitatea procesului.
La FISS veți găsi în mod regulat centre de prelucrare GROB second-hand de înaltă calitate, precum și linii complete de producție. În plus, ne ocupăm de demontarea, transportul, remontarea și punerea în funcțiune profesională a mașinii dumneavoastră la nivel mondial.
Avantajele centrelor de prelucrare GROB
Mașinile GROB oferă numeroase avantaje față de centrele de prelucrare verticale convenționale:
- Prelucrare completă pe 5 axe într-o singură setare
- Dispunerea orizontală a arborelui pentru o îndepărtare optimă a așchiilor
- Stabilitate termică ridicată
- Structură a mașinii extrem de rigidă
- Performanță dinamică ridicată a axelor
- Finisaj excelent al suprafeței
- Magazine de scule de mare capacitate
- Fiabilitate ridicată a procesului
- Durată de viață îndelungată
- Ideal pentru procesele de fabricație automatizate
Aceste caracteristici fac ca mașinile GROB să fie deosebit de atractive pentru companiile cu cerințe ridicate în materie de precizie și productivitate.
Prezentare generală a principalelor modele GROB
GROB G150
Modelul G150 este cel mai mic centru de prelucrare cu 5 axe din seria de mașini universale și este ideal pentru componente mici de înaltă precizie.
Specificații tehnice
- X/Y/Z: 450 × 670 × 665 mm
- Prelucrare pe 5 axe
- Domeniu de rotire pentru componente complexe
- Design compact
- Ideal pentru tehnologia medicală și ingineria de precizie
Avantaje
- Amprentă foarte redusă
- Precizie ridicată
- Schimbare rapidă a sculelor
- Perfect pentru piese mici
GROB G350
Modelul G350 este una dintre cele mai populare mașini universale GROB la nivel mondial.
Date tehnice
- X/Y/Z: 600 × 855 × 750 mm
- Zona de lucru Ø 720 mm
- Axe liniare extrem de dinamice
- Prelucrare simultană pe 5 axe
- Domenii de aplicare
- Inginerie mecanică
- Fabricarea sculelor
- Fabricarea matrițelor
- Aviație
- Tehnologia medicală
Avantaje
- Stabilitate foarte ridicată
- Flexibilitate ridicată
- Îndepărtare optimă a așchiilor
- Calitate excelentă a suprafeței
GROB G550
Modelul G550 este ideal pentru piese de dimensiuni mari, menținând în același timp cea mai înaltă precizie.
Specificații tehnice
- X/Y/Z: 800 × 1.020 × 970 mm/li>
- Zona de lucru Ø 900 mm/li>
- Prelucrare pe 5 axe/li>
- Capacitate mare de scule
Avantaje
- Performanță ridicată de prelucrare
- Piese de dimensiuni mari într-o singură setare
- Fiabilitate ridicată a procesului
- Ideal pentru producția în serie și a pieselor unice
GROB G750
Modelul G750 este conceput pentru componente mari și grele.
Specificații tehnice
- X/Y/Z: 1.000 × 1.100 × 1.175 mm
- Zona de lucru Ø 1.280 mm
- Structură extrem de rigidă a mașinii
Avantaje
- Productivitate maximă
- Rate ridicate de îndepărtare a așchiilor
- Ideală pentru piese grele
- Precizie ridicată chiar și în cazul pieselor de dimensiuni mari
- Seria GROB Access
G350a
Soluția de bază, cu un raport cost-eficiență optim, pentru tehnologia GROB.
Specificații tehnice
- X/Y/Z: 600 × 770 × 805 mm
- Zona de lucru Ø 720 mm
Avantaje
- Raport calitate-preț atractiv
- Costuri de exploatare reduse
- Tehnologie GROB dovedită
G550a
Varianta mai mare din seria Access.
Specificații tehnice
- X/Y/Z: 800 × 950 × 1.020 mm
- Zona de lucru Ø 900 mm
Avantaje
- Ideală pentru piese de dimensiuni medii
- Soluție de bază rentabilă
- Flexibilitate ridicată
- Module GROB G pentru producția de serie
Pe lângă mașinile universale, GROB oferă centre de prelucrare modulare pentru linii de producție cu grad ridicat de automatizare.
G300
- Domenii de deplasare: 600 × 770 × 810 mm
- Modul compact de prelucrare
- Ideal pentru producția de serie
G500
- Cursă de lucru: 800 × 950 × 905 mm
- Dinamică ridicată
- Soluții flexibile de producție
G700
- Cursă de lucru: 1.250 × 920 × 1.160 mm
- Pentru piese de dimensiuni mari
- Productivitate ridicată
În plus, sunt disponibile numeroase variante cu două arbori, precum G320, G520 și G720, care au fost dezvoltate special pentru a maximiza randamentul.
- Industria auto
- Industria aerospațială
- Fabricarea de scule și matrițe
- Tehnologia medicală
- Inginerie mecanică
- Inginerie de precizie
- Industria energetică
- Mobilitate electrică
- Achiziționarea de mașini GROB second-hand
- Vânzarea de mașini second-hand verificate
- Evaluarea mașinilor
- Dezasamblarea liniilor complete de producție
- Dezmontarea profesională a utilajelor
- Transport de mărfuri grele la nivel mondial
- Vămuire și export
- Reasamblare la noua locație
- Asamblare mecanică și electrică
- Inspecție geometrică
- Punere în funcțiune
- Asistență în producție
- Experiență îndelungată în comerțul internațional cu utilaje
- Specialist în centre de prelucrare CNC de înaltă calitate
- Management global de proiect
- Managementul proiectelor realizat intern
- Demontare și remontare profesională
- Organizarea transportului, inclusiv logistica pentru încărcături grele
- Disponibilitate rapidă a utilajelor second-hand
- Consiliere personalizată și asistență tehnică
- Căutați o mașină GROB second-hand?
Aplicații tipice pentru mașinile GROB
Centrele de prelucrare GROB sunt utilizate la nivel mondial în:
Mașini GROB second-hand de la FISS
În calitate de specialist în utilaje second-hand de înaltă calitate, FISS sprijină companiile din întreaga lume în procesul de cumpărare și vânzare a centrelor de prelucrare GROB.
Gama noastră de servicii include:
Datorită experienței noastre îndelungate, realizăm relocări complete ale utilajelor dintr-o singură sursă – de la vizita inițială la fața locului până la predarea liniei de producție la cheie.
De ce FISS?
Companii din întreaga lume se bazează pe FISS atunci când vine vorba de utilaje second-hand de înaltă calitate și relocări complexe de utilaje.
Avantajele dumneavoastră:
Fie că este vorba de un model G150, G350, G550, G750 sau de linii complete de producție – FISS vă va ajuta să alegeți utilajul second-hand potrivit.
Contactați echipa noastră pentru o ofertă fără obligații sau dacă doriți să vindeți o mașină GROB.
